Когда стандартные ворота не подходят
При проектировании промышленных зданий далеко не всегда удается установить классические секционные или откатные ворота. Ограниченная высота притолоки, отсутствие места для откатной створки, нестандартная геометрия проема или необходимость перекрыть очень большие размеры заставляют искать альтернативные решения.
В таких случаях одним из наиболее эффективных вариантов становятся складные промышленные ворота («ворота-книжка»). Благодаря особенностям конструкции они позволяют закрывать как стандартные, так и очень крупные проемы без сложных строительных доработок.
Современные складные ворота DoorHan применяются на складах, производственных предприятиях, в депо, ангарах, автосалонах, сельскохозяйственных объектах и выставочных комплексах, обеспечивая надежную эксплуатацию даже в сложных условиях.
Почему невозможно установить секционные или откатные ворота
На практике существует несколько типичных ситуаций.
Недостаточная высота притолоки
Для секционных ворот требуется пространство под потолком для размещения направляющих и полотна. Если инженерные коммуникации, мостовые краны, вентиляция или конструкция перекрытия не позволяют выполнить монтаж, установка становится невозможной или экономически нецелесообразной.
Складные ворота требуют значительно меньше свободного пространства под потолком.
Нет места для откатной створки
Откатные ворота требуют свободной стены, вдоль которой будет перемещаться полотно.
Во многих производственных зданиях этому препятствуют:
- колонны;
- оборудование;
- технологические линии;
- стеллажи;
- дверные проемы;
- инженерные коммуникации.
В этом случае складная конструкция оказывается значительно компактнее.
Очень большие размеры проема
При увеличении ширины проема секционные системы становятся сложнее и дороже, а откатные требуют огромной свободной зоны вдоль стены.
Складные конструкции позволяют перекрывать действительно большие проемы без подобных ограничений.
Например:
- серия IFG без нижней направляющей — ширина до 8,2 м, высота до 6 м;
- панорамная серия IFG-P — ширина до 9 м;
- серия IFG-LG с нижней направляющей — ширина до 30 м, высота до 10 м.
Как работают складные ворота-книжка
Полотно состоит из нескольких створок, соединенных между собой петлями.
При открывании панели складываются подобно книжке и собираются компактной пачкой возле пристенка.
Благодаря системе отклонения створок на 90° освобождается максимум полезного пространства перед проемом и внутри помещения.
Такое решение особенно востребовано там, где важен каждый метр рабочей площади.
Когда лучше выбрать складные ворота DoorHan
Складские комплексы
В логистических центрах важно обеспечить быстрый проезд техники, отсутствие препятствий на полу и сохранение полезного пространства возле проема.
Для подобных объектов подходят как модели без нижней направляющей, так и системы с нижним рельсом для очень больших проемов.
Транспортные депо
Трамвайные, локомотивные и автобусные депо предъявляют высокие требования к надежности ворот.
Складные ворота без нижней направляющей позволяют свободно перемещать транспорт и оборудование без риска повреждения нижнего рельса.
Производственные предприятия
На заводах часто отсутствует возможность установки секционных ворот из-за мостовых кранов, инженерных коммуникаций или оборудования.
Складная конструкция позволяет решить проблему без капитальной реконструкции здания.

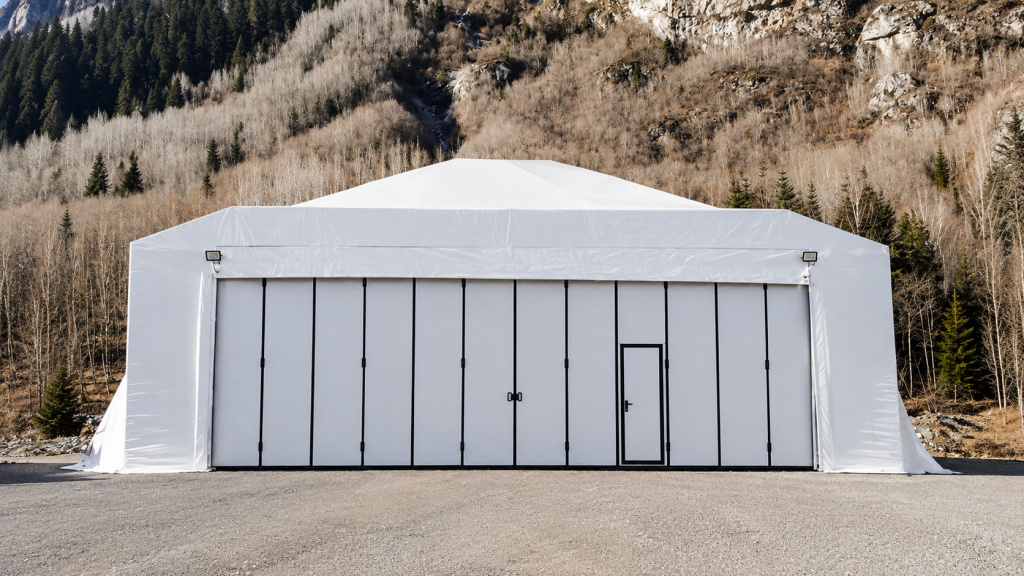

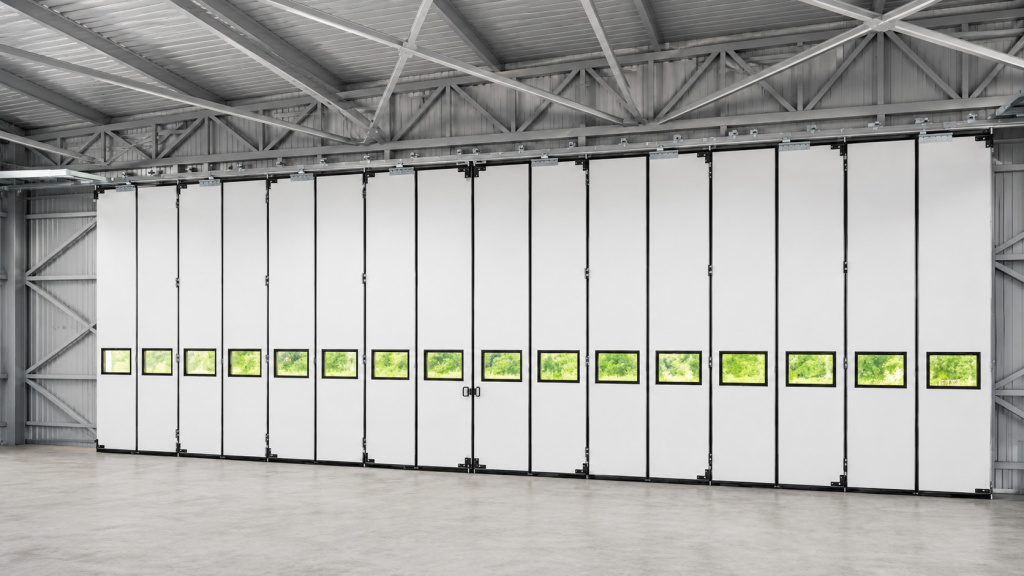

Ангары
Для авиационной техники необходимы очень широкие проемы.
Именно здесь особенно востребованы модели IFG-LG с нижней направляющей, позволяющие перекрывать проемы шириной до 30 метров.
Автосалоны
Для современных дилерских центров важны не только функциональность, но и внешний вид фасада.
В этом случае отличным решением становятся панорамные складные ворота IFG-P с ударопрочным прозрачным заполнением.
Выставочные и спортивные комплексы
Большие открываемые пространства, возможность трансформации помещений и современный внешний вид делают складные ворота оптимальным выбором для подобных объектов.
Основные преимущества складных ворот DoorHan
Экономия пространства
Складные панели занимают минимум места при открытии.
Отсутствует необходимость:
- использовать потолочное пространство, как у секционных ворот;
- освобождать длинную стену, как у откатных конструкций.
Высокая энергоэффективность
Все промышленные модели DoorHan используют теплосберегающие панели толщиной:
- 55 мм — стандартные модели;
- 65 мм — для особо крупных ворот IFG-LG высотой до 10 метров.
Дополнительно применяются специальные уплотнители, обеспечивающие:
- хорошую герметичность;
- снижение теплопотерь;
- защиту от сквозняков.
Для серии IFG без нижней направляющей приведенное сопротивление теплопередаче составляет 0,65 м²·°С/Вт.
Возможность установки дополнительных элементов
При необходимости в полотно могут быть встроены:
- калитка с доводчиком;
- окна;
- вентиляционные решетки.
Это делает эксплуатацию ворот значительно удобнее.
Долговечность
Для серии IFG гарантируется ресурс не менее 20 000 циклов открывания и закрывания без необходимости замены деталей.
Простое обслуживание
У моделей без нижней направляющей отсутствует механизм балансировки полотна.
Это упрощает:
- монтаж;
- сервисное обслуживание;
- регулировку конструкции.
Когда выбрать модель без нижней направляющей
Серия IFG подойдет, если необходимо:
- исключить препятствия на полу;
- обеспечить свободное движение техники;
- установить ворота в помещении с ограничениями по монтажу;
- получить максимально удобный проезд.
Такие ворота особенно востребованы:
- на СТО;
- в транспортных депо;
- на складах;
- в производственных помещениях;
- в спортивных комплексах.
Когда лучше использовать модель с нижней направляющей
Серия IFG-LG рекомендуется при:
- очень больших размерах проема;
- высокой ветровой нагрузке;
- необходимости максимальной жесткости конструкции.
Дополнительная нижняя направляющая обеспечивает устойчивость полотна даже при ширине проема до 30 метров.
Кроме того, петли с двумя подшипниками гарантируют плавный ход створок и надежную работу ворот в интенсивном режиме эксплуатации.
Когда выбрать панорамные складные ворота
Если фасад здания выполнен с использованием большого количества стекла, оптимальным решением станет серия IFG-P.
Особенности конструкции:
- ударопрочное заполнение из поликарбоната;
- высокая светопропускная способность;
- устойчивость к перепадам температур;
- возможность комбинировать прозрачные секции и сэндвич-панели;
- современный внешний вид.
Такие ворота широко применяются:
- в автосалонах;
- выставочных павильонах;
- спортивных сооружениях;
- зданиях с панорамным остеклением.
Особенности монтажа
Все складные ворота DoorHan могут устанавливаться:
- на внутренней стороне стены — если позволяют размеры проема. В этом случае направляющие и привод защищены от внешнего воздействия;
- на внешней стороне стены — при недостатке свободного пространства внутри помещения или сложных условиях эксплуатации.
Это позволяет подобрать оптимальную схему практически для любого объекта.
Сравнение складных, секционных и откатных ворот
| Параметр | Складные | Секционные | Откатные |
|---|---|---|---|
| Требуется место под потолком | Минимальное | Да | Нет |
| Требуется свободная стена | Нет | Нет | Да |
| Перекрытие очень широких проёмов | Отлично | Ограничено | Ограничено |
| Возможность монтажа при ограниченном пространстве | Высокая | Средняя | Низкая |
| Подходят для ангаров | Да | Ограниченно | Ограниченно |
| Возможность панорамного исполнения | Да | Ограниченно | Нет |
Заключение
Складные ворота-книжка — это оптимальное решение для объектов, где установка секционных или откатных ворот невозможна либо экономически нецелесообразна. Они позволяют эффективно использовать пространство, перекрывать проемы большой ширины, обеспечивают хорошую теплоизоляцию и удобство эксплуатации.
В линейке DoorHan представлены решения практически для любых задач: IFG без нижней направляющей — для объектов с ограничениями по монтажу и интенсивным движением техники, IFG-LG — для сверхшироких проемов и районов с высокими ветровыми нагрузками, а IFG-P — для современных зданий с панорамным остеклением, где важны не только функциональность, но и архитектурная выразительность. Благодаря разнообразию конструкций и вариантов монтажа складные ворота DoorHan легко адаптируются к требованиям практически любого промышленного или коммерческого объекта.
