Скоростные рулонные ворота ПВХ
Скоростные рулонные ворота «ДорХан» представляют собой полотно из армированного ПВХ, которое при открывании поднимается вверх и скручивается в компактный рулон. Данный тип конструкций подходит как для внутренней, так и для внешней установки. Применяют их в складских помещениях, цехах, торговых залах и других объектах, где часто проезжает техника или проходят люди. Благодаря оперативному открыванию и закрыванию воротные системы линейки SPEEDROLL не замедляют производственные процессы, а также надежно защищают пространство от тепловых потерь.

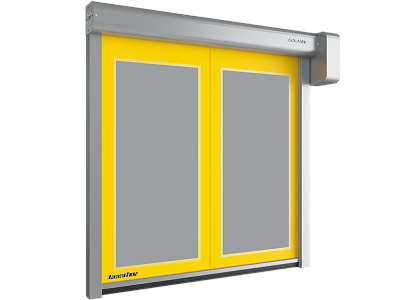

Скоростные рулонные ворота серии speedroll sdi
Скоростные рулонные ворота серии speedroll sdi
Скоростные рулонные ворота серии speedroll sdi предназначены для установки на внутренние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.
от 473 209 ₽ *
Высокоскоростные ворота
Возможность автоматизации
Дополнительные опции
Морозостойкость
Технические характеристики
Количество циклов
1 500 000
Ширина проема, мм
1 200–5 700
Высота проема, мм
1 800–5 800
Притолока, мм
От 450
Пристенки, мм
От 225
Паспорта и сертификаты
Инструкции
Скоростные рулонные ворота серии speedroll sdi (для внутреннего использования)
PDF
Блок управления серрии gfa
PDF
Блок управления серрии bmp
PDF
Блок управления серрии DoorHan
PDF
Блок управления серрии DoorHan servo
PDF
Сервисная книжка скоростных рулонных ворот
PDF
Датчик-радар базовый серрии pa
PDF
Датчик-радар серрии pro bt
PDF
Чертежи
Скоростные ПВХ ворота speedroll sdo
Скоростные ПВХ ворота speedroll sdo
Скоростные рулонные ворота серии speedroll sdo предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.
от 422 049 ₽ *
Высокоскоростные ворота
Возможность автоматизации
Дополнительные опции
Морозостойкость
Расширенная базовая комплектация
Технические характеристики
Количество циклов
1 500 000
Ширина проема, мм
1 200–5 700
Высота проема, мм
1 800–5 800
Притолока, мм
От 450
Пристенки, мм
От 225
Паспорта и сертификаты
Инструкции
Скоростные рулонные ворота серии speedroll sdo(для наружного использования)
PDF
Блок управления серии gfa
PDF
Блок управления серии bmp
PDF
Блок управления серии DoorHan
PDF
Блок управления серии DoorHan servo
PDF
Сервисная книжка скоростных рулонных ворот
PDF
Датчик-радар базовый серии pa
PDF
Датчик-радар серии pro bt
PDF
Чертежи
Скоростные ПВХ ворота speedroll sdf
Скоростные ПВХ ворота speedroll sdf
Скоростные рулонные ворота серии speedroll sdf предназначены для изоляции и сохранения микроклимата внутри помещений на объектах пищевой промышленности.
от 426 610 ₽ *
Высокоскоростные ворота
Коррозионная стойкость
Возможность автоматизации
Дополнительные опции
Технические характеристики
Количество циклов
1 500 000
Ширина проема, мм
1 200–3 800
Высота проема, мм
1 700–3 800
Притолока, мм
От 450
Пристенки, мм
От 225
Паспорта и сертификаты
Инструкции

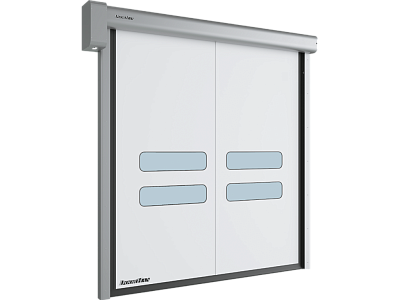

Скоростные рулонные ворота серии speedroll sdc
Скоростные рулонные ворота серии speedroll sdc
Скоростные рулонные ворота серии speedroll sdc предназначены для разделения помещений по температурному режиму, а также для установки в морозильных камерах на объектах пищевого, складского, торгового и другого назначения.
от 616 395 ₽ *
Морозостойкость
Высокоскоростные ворота
Максимальная теплоизоляция
Предотвращение промерзания полотна
Технические характеристики
Количество циклов
500 000
Ширина проема, мм
2 000–3 750
Высота проема, мм
2 000–3 000
Притолока, мм
От 1 100
Пристенки, мм
От 225
Паспорта и сертификаты
Инструкции

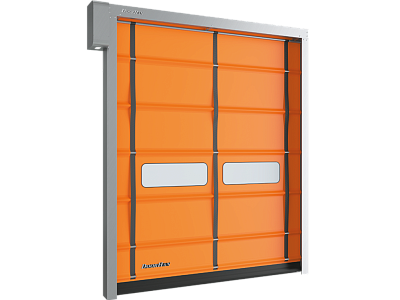

Скоростные ПВХ ворота speedfold sdfs
Скоростные ПВХ ворота speedfold sdfs
Скоростные складывающиеся ворота серии speedfold sdfs предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.
от 316 164 ₽ *
Коррозионная стойкость
Ветроустойчивость
Жесткость конструкции
Перекрытие проемов больших размеров
Технические характеристики
Количество циклов
1 000 000
Ширина проема, мм
1 800–5 000
Высота проема, мм
1 800–5 000
Притолока, мм
От 1 000
Пристенки, мм
От 250
Паспорта и сертификаты
Инструкции

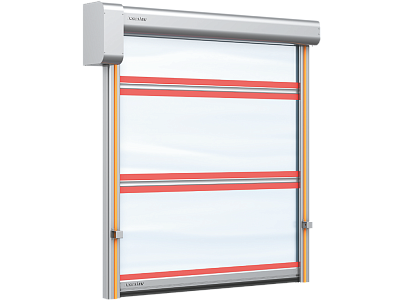

Скоростные рулонные ворота серии speedroll sda
Скоростные рулонные ворота серии speedroll sda
Скоростные рулонные ворота серии speedroll sda из прозрачного ПВХ эффективно изолируют и сохраняют микроклимат в помещениях, оставляя при этом обзор. Прозрачное полотно позволяет видеть все происходящее за воротами, обеспечивая тем самым безопасность персонала при их эксплуатации.
По запросу
Привлекательный дизайн
Замена отдельных секций полотна
Прозрачное полотно
Возможность автоматизации
Дополнительные опции
Технические характеристики
Количество циклов
1 500 000
Ширина проема, мм
1 200–4 000
Высота проема, мм
1 800–4 000
Притолока, мм
550–650
Пристенки, мм
От 225
Паспорта и сертификаты
Инструкции

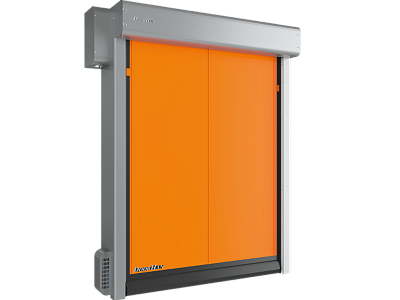

Скоростные рулонные ворота серии speedroll 2st (система пуш-пулл)
Скоростные рулонные ворота серии speedroll 2st (система пуш-пулл)
Скоростные рулонные ворота серии speedroll 2st (система пуш-пулл) предназначены для установки на внутренние и наружные проемы помещений любого назначения (промышленного, складского, торгового) с целью изоляции и сохранения микроклимата. Усиленная конструкция этих ПВХ-ворот позволяет применять их на объектах с повышенной ветровой нагрузкой.
По запросу
Высокоскоростные ворота
Возможность автоматизации
Дополнительные опции
Морозостойкость
Ветроустойчивость
Самовосстановление
Герметичность
Технические характеристики
Количество циклов
1 500 000
Ширина проема, мм
2 000–5 000
Высота проема, мм
2 000–5 000
Притолока, мм
От 450 до 650
Пристенки, мм
От 250/350 (сторона без привода/сторона с приводом)
Паспорта и сертификаты
Инструкции
Ворота скоростные морозильные серии fhsd
Ворота скоростные морозильные серии fhsd
Скоростные ворота серии fhsd предназначены для перекрытия проемов морозильных помещений, куда необходим частый доступ людей и техники. При случайном ударе по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.
По запросу
Морозостойкость
Утепленное полотно
Герметичность
Самовосстановление
Возможность автоматизации
Дополнительные опции
Технические характеристики
Количество циклов
750 000
Ширина проема, мм
1400–3370
Высота проема, мм
1800–5000 (опция 5200)
Притолока, мм
676+50, 697+50
Пристенки, мм
365+50/465+50 (сторона без привода/сторона с приводом)
Глубина короба, мм
733, 803, 864
Паспорта и сертификаты
Инструкции

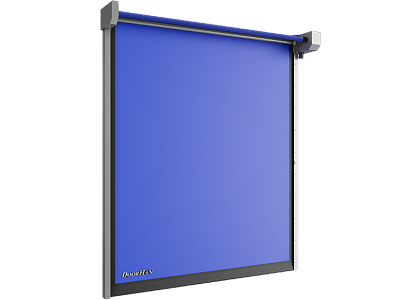

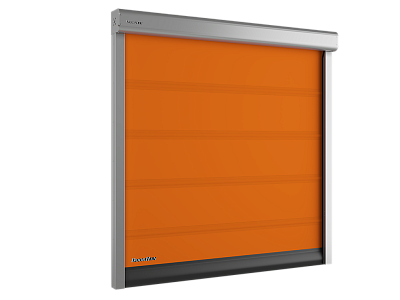

Рулонные пвх-ворота серии speedroll sdl
Рулонные пвх-ворота серии speedroll sdl
ПВХ-ворота серии speedroll sdl — решение, разработанное специально для эксплуатации в помещениях с повышенной влажностью и невысокой ветровой нагрузкой. Ворота идеально подходят для автомоек, роботизированных моек, моек самообслуживания, а также производственных и промышленных объектов, где требуется надежная защита проема и высокая интенсивность работы.
По запросу
Герметичность
Термоконтрастная выносливость
Практичны в повседневном использовании
Дополнительные опции
Внутривальный привод
Технические характеристики
Ширина проема, мм
2 000–4 000 (размеры вне диапазона по запросу)
Высота проема, мм
2 000–4 000 (размеры вне диапазона по запросу)
Притолока, мм
250–400
Пристенки, мм
125
Паспорта и сертификаты
Инструкции
Чертежи
* Указана ориентировочная цена продукта в минимальной комплектации. Каждое изделие требует индивидуального расчета стоимости.
Сертификаты на продукцию
Особенности рулонных воротных конструкций
Независимо от цены скоростных рулонных ворот из ПВХ, их конструкция обычно включает следующие элементы.
- Блок управления, с которого настраивают и регулируют работу системы.
- Электрический привод, автоматизирующий процесс открывания-закрывания.
- Коробы привода и вала, изготовленные из алюминия и высокопрочной стали.
- Вертикальную стойку с направляющей, обеспечивающей движение воротного полотна.
- Полотно из высокопрочного поливинилхлорида.
Каждый компонент скоростных ворот DoorHan линейки SPEEDROLL отвечает строгим стандартам качества и безопасности использования на производстве.
Преимущества скоростных ПВХ-ворот
- Обеспечение теплоизоляции помещений.
- Высокая пропускная способность.
- Самовосстановление полотна при выходе из направляющих.
- Большой рабочий ресурс – конструкция рассчитана на 1 млн циклов открытия-закрытия.
- Высокая скорость открытия – до 2 м/с.
- Широкий диапазон рабочих температур – от -30 до +50 °С.
Увеличивает ресурс таких воротных систем бесконтактная технология наматывания.
Способность полотна к самовосстановлению в направляющих заложена на случай аварийных ситуаций, например, при непреднамеренном наезде автопогрузчика.
Материалы и комплектация
- Короба и стойки из высокопрочной стали.
- Полотно из прочной армированной ПВХ-ткани.
- Антистатические полотна.
- Утепленный ПВХ толщиной до 3 мм.
Толщина ткани с покрытием из ПВХ достигает 0,9 мм. Гибкий, но плотный материал продлевает срок службы воротной конструкции. Утепленный поливинилхлорид позволяет удерживать низкие температуры на объекте. Его используют для установки перед холодильными камерами и рефрижераторами.
Помимо стандартных элементов конструкции, комплектация может включать источники бесперебойного питания на тот случай, если на предприятии есть проблемы с электричеством. В некоторых моделях предусмотрено ручное управление. В ряде случаев конструкцию можно дополнить обогревом направляющих. Тогда воротная система будет справляться с поставленными задачами несмотря на низкие температуры.
У нас можно купить скоростные ворота «ДорХан» с сертификатами соответствия. Мы гарантируем:
- профессиональное обслуживание, оперативное реагирование на запросы клиентов;
- рассмотрение индивидуальных заявок;
- высокую скорость обработки заказов;
- большой выбор моделей, постоянное пополнение каталога.
Заказывая у нас промышленные скоростные ворота SPEEDROLL, вы получите сертифицированное оборудование от производителя DoorHan, которое не доставит сложностей с уходом и обслуживанием. Цены на скоростные ворота ПВХ DoorHan обусловливаются площадью полотна и выбранной моделью.
Цены на скоростные пвх ворота
| Наименование | Цена с ндс |
|---|---|
| Скоростные рулонные ворота серии speedroll sdi | от 473 209 ₽ * |
| Скоростные ПВХ ворота speedroll sdo | от 422 049 ₽ * |
| Скоростные ПВХ ворота speedroll sdf | от 426 610 ₽ * |
| Скоростные рулонные ворота серии speedroll sdc | от 616 395 ₽ * |
| Скоростные ПВХ ворота speedfold sdfs | от 316 164 ₽ * |
| Скоростные рулонные ворота серии speedroll sda | По запросу |
| Скоростные рулонные ворота серии speedroll 2st (система пуш-пулл) | По запросу |
| Ворота скоростные морозильные серии fhsd | По запросу |
| Рулонные пвх-ворота серии speedroll sdl | По запросу |
Вопросы и ответы
Какие основные типы скоростных ПВХ-ворот существуют?
Выделяют несколько основных типов:
- Рулонные — полотно наматывается на вал над проёмом (например, линейка DoorHan speedroll sdi, sdo, sdf, sdc, sda, 2st).
- Складные (складывающиеся) — полотно поднимается вверх, складываясь «гармошкой» (DoorHan speedroll sdfs).
- Спиральные — жёсткие панели перемещаются по спиральным направляющим, обеспечивая высокую скорость и хорошую теплоизоляцию (серия hssd).
Выбор типа зависит от размеров проёма, ветровых нагрузок, температурного режима и требуемой интенсивности эксплуатации.
Чем отличаются скоростные ПВХ-ворота DoorHan от аналогичных решений других производителей?
Линейка DoorHan выделяется широким выбором специализированных серий под разные задачи (для внутренних и наружных проёмов, пищевых производств, морозильных камер, зон с высокой ветровой нагрузкой), высокой скоростью открывания до 2,0–2,5 м/с, большим ресурсом по циклам и наличием собственных блоков управления и автоматики. Для ряда моделей реализована функция самовосстановления полотна и возможность установки дополнительного оборудования — фотоэлементов, радаров, систем подогрева и т. д.
Что такое функция самовосстановления полотна и зачем она нужна?
Самовосстанавливающееся полотно — это конструкция, при которой полотно при ударе погрузчиком или при выезде из направляющих не повреждается, а при следующем цикле автоматически возвращается в направляющие. Это снижает простои, уменьшает расходы на ремонт и делает эксплуатацию более безопасной. У DoorHan, в частности, эта функция реализована в новых воротах серии speedroll 2st с системой «пуш-пулл» и в ряде рулонных ПВХ-ворот.
Нуждается ли оборудование в регулярном обслуживании и как часто его проводить?
Да, для надёжной и безопасной работы необходимы периодические осмотры и сервис: проверка состояния полотна, направляющих, крепежа, работоспособности фотоэлементов и других устройств безопасности, а также затяжка соединений и проверка параметров привода. Производители рекомендуют выполнять техническое обслуживание только квалифицированным персоналом и строго по регламенту из инструкции — как минимум 1–2 раза в год при интенсивной эксплуатации.
Какой ресурс по циклам открывания/закрывания у скоростных ПВХ-ворот?
Скоростные ворота рассчитаны на интенсивную эксплуатацию и обычно имеют ресурс в сотни тысяч или даже миллионы циклов. Например, серия speedroll sdc рассчитана примерно на 500 000 циклов, а усиленная серия speedroll 2st — до 1 500 000 циклов работы, что подходит для круглосуточных складов и логистических комплексов.
Какие системы безопасности используются в скоростных ПВХ-воротах?
В стандартный комплект обычно входят фотоэлементы (оптические датчики, контролирующие зону проёма), мягкая нижняя кромка полотна, предотвращающая повреждения при контакте, а также сигнальные лампы или звуковая индикация. Дополнительно могут применяться радар-датчики движения, индукционные петли в полу и система контроля препятствий по усилию привода. Эти решения уменьшают риск наезда ворот на людей или технику и делают эксплуатацию безопаснее.
Подходят ли скоростные ПВХ-ворота для холодильных и морозильных камер?
Для низкотемпературных зон используются специальные «холодильные» серии. У DoorHan, например, серия speedroll sdc и отдельные модификации speedroll 2st рассчитаны на эксплуатацию при температурах до -30 °C и оснащаются подогревом привода, стоек и направляющих, чтобы исключить обмерзание полотна и обеспечить надёжную работу ворота.
Можно ли устанавливать скоростные ПВХ-ворота снаружи здания?
Да, существуют модели как для внутренних, так и для наружных проёмов. Например, серия SPEEDROLL SDI предназначена для внутренних помещений, а SPEEDROLL SDO и 2ST допускают установку на наружные проёмы с учётом ветровых и температурных условий. При подборе важно учитывать расположение проёма, ветровую нагрузку и наличие обогрева элементов ворот.
Какие ограничения по размерам проёма и ветровой нагрузке у скоростных ПВХ-ворот?
Конкретные параметры зависят от серии. Например, для типовых рулонных ПВХ-ворот DoorHan максимальный размер проёма может достигать порядка 5 000 × 5 000 мм, при этом допускаемая ветровая нагрузка — примерно до 30 км/ч (для стандартных моделей). Для зон с повышенной ветровой нагрузкой используются усиленные серии, такие как speedroll 2st или складные ворота speedroll sdfs.
При подключении скоростных ворот DoorHan блок управления выдает код ошибки. Что делать?
Необходимо найти соответствующий код в таблице ошибок, приведённой в руководстве по монтажу и эксплуатации блока управления, и выполнить указанные там действия. Если самостоятельно разобраться не удаётся, рекомендуем обратиться за консультацией к специалисту сервисной службы.
Как скоростные ПВХ-ворота помогают экономить энергию и сохранять микроклимат?
За счёт высокой скорости открывания и закрывания сокращается обмен воздухом между помещениями и улицей. Это особенно важно там, где нужно поддерживать стабильную температуру: в холодильных и морозильных камерах, цехах пищевой промышленности, «чистых» зонах и т. п. В результате снижаются затраты на отопление или охлаждение и уменьшается риск порчи продукции.
Какова скорость работы скоростных ПВХ-ворот и чем она полезна?
В среднем полотно открывается со скоростью около 1–2 м/с, а у отдельных серий DoorHan — до 2,0–2,5 м/с. Благодаря этому проём остаётся открытым минимальное время, что уменьшает теплопотери, попадание пыли, насекомых и уличного воздуха, а также снижает риск «пробок» на погрузке.
Где применяются скоростные ПВХ-ворота?
Чаще всего их устанавливают на складах, в логистических терминалах, производственных цехах, холодильных и морозильных камерах, на предприятиях пищевой промышленности, в торговых центрах и распределительных центрах. Ворота позволяют ускорить погрузочно-разгрузочные операции и при этом сохранить микроклимат в каждом помещении.
Что такое скоростные ПВХ-ворота и как они устроены?
Скоростные ПВХ-ворота — это автоматические ворота с гибким полотном из армированного ПВХ, которое поднимается вверх с высокой скоростью и наматывается на вал (рулонная конструкция) либо складывается секциями (складная конструкция). Такая система обеспечивает быстрый доступ через проём при интенсивном движении техники и людей и одновременно разделяет помещения по температуре, влажности и чистоте воздуха.
Новые скоростные ПВХ-ворота DoorHan не работают или работают некорректно. Почему так происходит?
В подавляющем большинстве случаев (практика показывает, что примерно в 99% обращений) причина некорректной работы — неправильное подключение блока управления или периферийных устройств. Рекомендуется полностью перепроверить схему подключения по официальной инструкции: проверить клеммы, соответствие проводов, питание, подключение фотоэлементов и других устройств безопасности. Если после проверки проблема сохраняется, обратитесь к квалифицированному специалисту.
При настройке концевых положений скоростных ворот DoorHan полотно поднимается вверх и останавливается, но не опускается вниз. В чём может быть причина?
В первую очередь проверьте исправность и правильное подключение фотоэлементов безопасности, а также отсутствие перекрытия луча. Затем посмотрите код ошибки на дисплее блока управления и сверитесь с таблицей ошибок в инструкции. Это позволит определить причину блокировки движения вниз и способ её устранения.
Каким образом выполняется настройка блока управления скоростных ворот DoorHan?
Все настройки блока управления (в том числе параметров работы, логики, концевых положений и средств безопасности) выполняются строго в соответствии с официальной инструкцией по настройке для данного блока. Перед началом работ внимательно ознакомьтесь с руководством и соблюдайте порядок действий, указанный производителем.
Как определить артикулы необходимых запчастей для скоростных ПВХ-ворот DoorHan?
Перечень комплектующих и их артикулы указаны в инструкции по монтажу и эксплуатации на Вашу модель ворот. Вы можете подобрать детали по схемам и перечню запчастей в документации либо обратиться к специалисту, который поможет правильно определить нужный артикул.
Объекты, на которых была установлена эта продукция
Комплексная поставка оборудования для распределительного центра

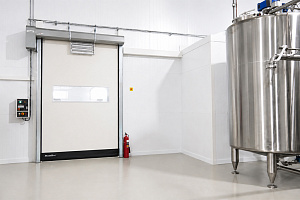

Комплексная поставка оборудования для кондитерской фабрики (г. Азов)
